質量跟蹤單掃描存檔裝置

一、概述：

      本裝置的主要對質量跟蹤單進行掃碼（跟蹤單上對應條碼）和拍照，并將條碼、規則參數對相應圖片進行分類保存，后期可根據條碼、日期或其它設置參數進行檢索、查閱、預覽和打印，本裝置帶有網絡及二次開發接口，以備以后裝置之間通信和實現網絡管理、搜索、打印、維護電子質量跟蹤單以及和其他辦公系統集成服務。

二、主要技術參數：

1、條碼信息：14～20 位一維條形碼。

2、單據信息：A5 紙（跟蹤單）。

3、操作信息：滿足單班掃描拍照數據（約為3000~4000 張）。

4、設備采用固定式全角度激光掃碼儀（現采用多線條多角度激光掃描器），掃碼區域≥100mm×50mm，且掃碼儀位置可調。

5、攝像頭像素≥80萬像素，可手動對焦，鏡頭能覆蓋并清楚拍攝A5紙內容，照片格式為JPEG等通用格式，單張相片存儲大小≤150KB（可設置壓縮比例及分辨率）。

6、配電腦（硬盤容量:1T，顯示器≥19寸（在設備上，可調角度））與掃碼器和攝像頭連接。

7、有下壓功能帶：高透光玻璃壓板，將待拍跟蹤單壓平，壓板四周底邊有防護綿或墊，防止夾手。采用氣缸下壓方式需在四個角位用定位柱使壓板平穩下壓。

8、凹形取紙槽，從內向外開至設備正面邊緣，寬度≥100mm。

9、外部安裝可拆式防風遮光裝置，內部有照明裝置（角度和方向不能反光、過度曝光影響拍照）：防止現場使用時廠房照明造成反光影響拍照，單據被風扇吹離拍攝區域，造成無法拍攝或壓板和定位塊/定位柱壓壞單據。

10、安全光柵（紅外對射光電開關），保護操作人員安全，人手放置好單據離開下壓區域

后，系統自動將單據壓平壓緊、掃條碼、拍照，完成后復位等待下一次操作。

11、“暫?！毙o開關，當開關打到暫停時，掃碼、拍照、下壓等功能全部暫時屏蔽/停止。 該旋鈕開關設置目的：暫停后取走已完成存檔的單據。

12、“手動拍照模式”定制條碼，當掃碼后識別出該條碼時，軟件系統自動切換至手動拍照模式。

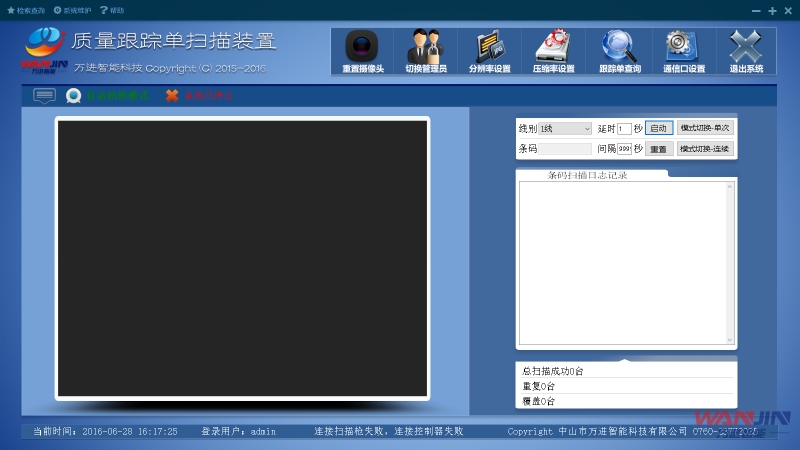

登陸成功后，主機進入主界面。

跟蹤單查詢:

點擊菜單欄檢索查詢，選擇跟蹤查詢，填寫相關的信息即可出現相應的掃描記錄。
